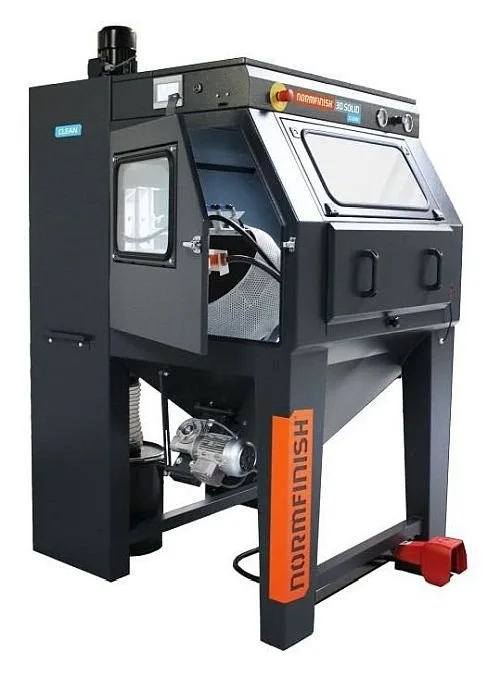

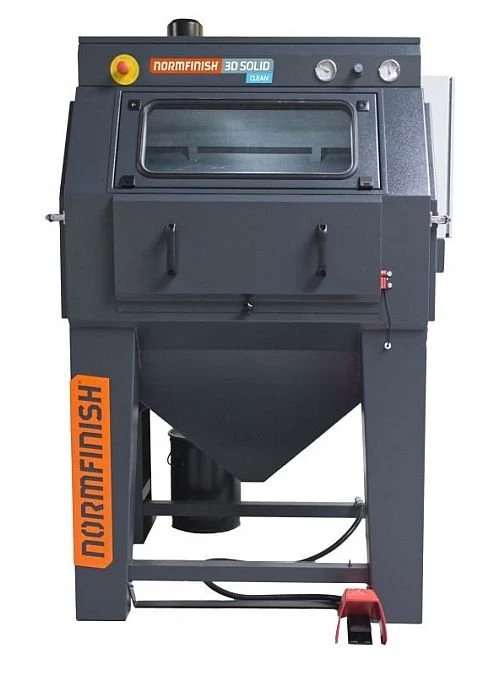

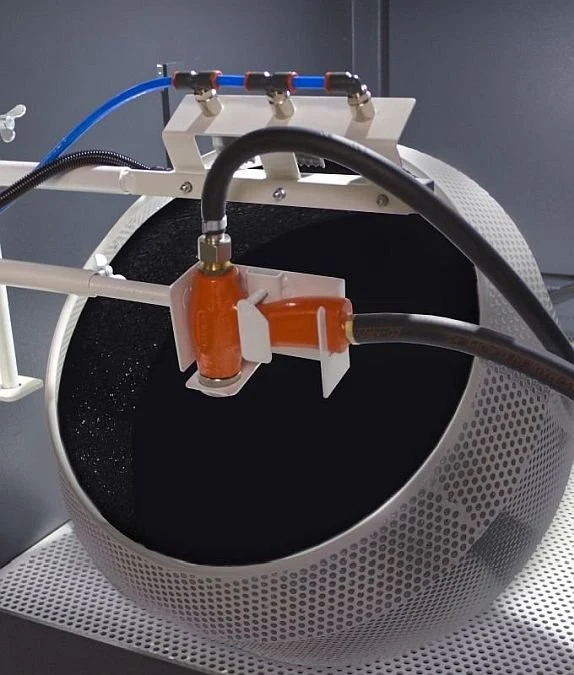

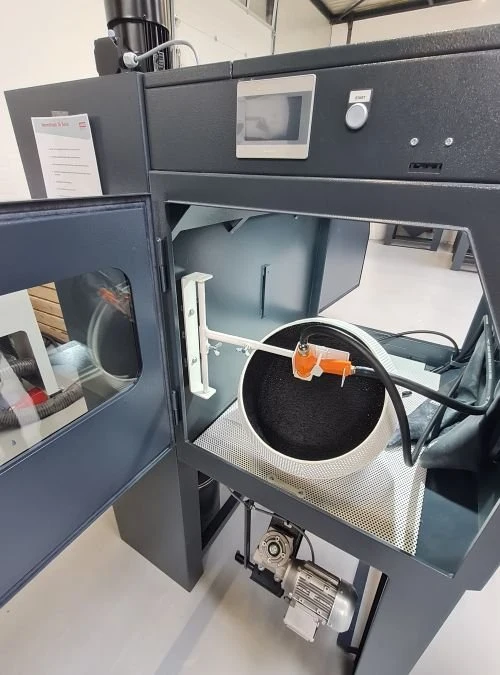

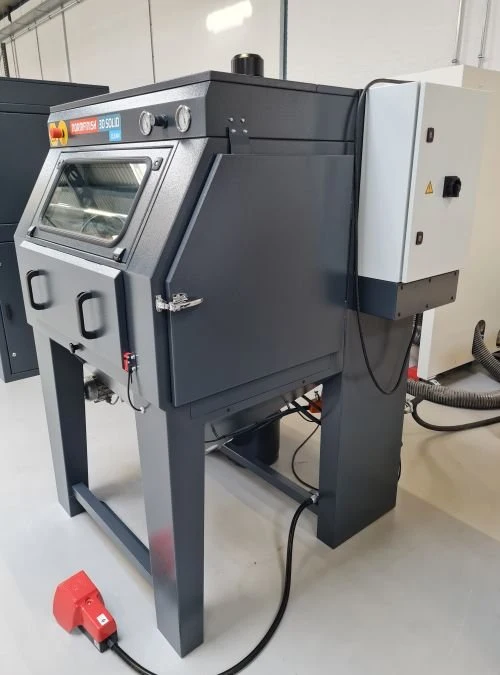

Normfinish 3D Solid CleanNormfinish 3D Solid Clean - Tryskací kabina na čištění výrobků z 3D tisku - pohled zepředuNormfinish 3D Solid Clean - Tryskací kabina na čištění výrobků z 3D tisku - pohled z pravého bokuNormfinish 3D Solid Clean - Tryskací kabina na čištění výrobků z 3D tisku - pohled zezaduNormfinish 3D Solid Clean - Tryskací kabina na čištění výrobků z 3D tisku - pohled dovnitř z levého bokuNormfinish 3D Solid Clean - Tryskací kabina na čištění výrobků z 3D tisku - buben s tryskouNormfinish 3D Solid Clean - Tryskací kabina na čištění výrobků z 3D tisku - tryskací prostor po vyjmutí bubnuNormfinish 3D Solid Clean - Tryskací kabina na čištění výrobků z 3D tisku - dotyková obrazovka pro nastavení parametrů

Normfinish 3D Solid Clean je tryskací kabina s injektorovým systémem, určená pro čištění výrobků z 3D tisku (depowdering). Automatické tryskání probíhá v otočném bubnu o objemu 10 litrů, přístupném levými dveřmi. Ruční tryskání větších produktů v pracovním prostoru kabiny je možné z přední strany, po vyjmutí bubnu. Kabina je vhodná pro pravidelně se opakující menší série.

Vlastnosti a výhody

  • řízení procesu pomocí PLC (nastavení doby tryskání, doby ofuku, rychlost otáčení bubnu aj. na dotykové obrazovce)
  • umožňuje seriovou produkci do objemu 10 l v jedné dávce
  • úhel náklonu tryskacího bubnu je nastavován manuálně
  • buben je opatřen měkkou vrstvou, aby byl kontakt s výrobky co nejšetrnější

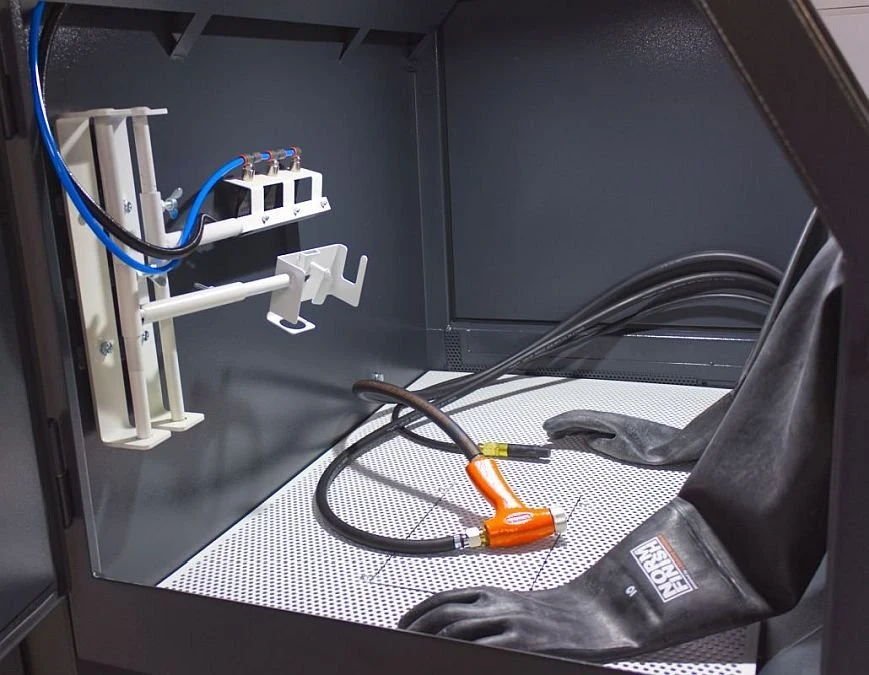

  • po vyjmutí bubnu je možné i ruční tryskání v pracovním prostoru kabiny
  • ionizační jednotka pro snížení statické elektřiny je dodávána jako volitelné příslušenství
  • kabina je vybavena cyklonem pro odstranění prachu a prášku z tryskacího média
  • certifikát ATEX pro procesy třídy II 3/-D T125°
  • ověřený koncept, snadná obsluha, nízké náklady na údržbu
  • Technické parametry
    ModelNormfinish 3D Solid Clean
    typ tryskáníinjektorové
    celkové rozměry (š x h x v)1383 x 1348 x 2041 mm
    celkové rozměry (š x h x v) včetně sběrného zásobníku-
    rozměry tryskacího prostoru (š x h x v)1105 x 800 x 800 mm
    rozměry otvoru bočních dveří (š x v)692 x 640 mm
    rozměry otvoru předních dveří (š x v)-
    rozměry předního okna (š x v)656 x 266 mm
    rozměry bočního okna (š x v)450 x 300 mm
    pracovní výška840 mm
    hmotnost380 kg
    maximální zátěž při ručním tryskání350 kg
    rozměry bubnuØ 450 x 210 mm
    přibližný objem bubnu (závisí na velikosti a tvaru výrobků)10 l
    vystýlka bubnuměkká
    přepážkyano
    maximální zátěž bubnu10 kg
    tryskyø 6, 8 nebo 10 mm, dle výběru
    napájení | spotřeba energie230 V, 50 Hz | 0,85 kW
    osvětlení20 W LED
    filtrační patrony1x 4 m²
    kapacita ventilátoru600 m³/h (0,75 kW)
    prachové emise< 1,8 mg/Nm³
    klasifikace ATEXtřída II 3/-D T125 °C
    spotřeba vzduchu (tryska 8 mm)cca 1 m³/min při 6 barech
    cyklonano
    barva práškovátmavošedá (RAL 7016)
  • Výbava
    ModelNormfinish 3D Solid Clean
    dodáváno připravené k použitíano
    klasifikace ATEX třída II 3/-D T125 °Cano
    cyklon pro konstantní tryskací směsano
    cyklon s odnímatelným víkemvolitelně
    vrstva Linatex v cyklonuvolitelně
    ventil nastavení průtoku vzduchu mezi cyklonem a filtremne
    automatické čištění filtrační patronyano
    osvětlení LEDano
    ochranné obložení dveří a zadní stěnyvolitelně
    ochranné obložení přední stěnyvolitelně
    dveře2 boční dveře
    bezpečnostní zámky dveříano
    systém pro rozstřik antistatického médiane
    ionizacevolitelně
    HEPA filtrvolitelně
    buben - rozměryØ 450 x 210 mm
    nastavení úhlu bubnuruční
    vyjímatelný bubenano
    měkká vystýlka v bubnuano
    plnění / vyprazdňovánív kabině
    dopravní vozíkvolitelně
    spínací skříňka
    ovládáníPLC, Siemens LOGO
    HMIWeintek (barevný) 4,3"
    recepturyne
    modul eWonne
    nastavení doby tryskáníano
    nastavení doby ofukuvolitelně
    nastavení úhlu bubnuruční
    nastavení otáček bubnuano
    nastavení tlaku tryskání regulátoremano
    nastavení tlaku přes HMI

    ne

    trysky pro buben - počet1
    materiál trysek pro bubenkarbid křemíku
    samostatná tryska pro ruční tryskáníne (vyjměte trysku pro buben)
    UL verze 480 V, 60 Hz bez 0-
Kód produktu LE3DSOLID-C
